Descrição do produto
O SCE16VUU é um bloco deslizante linear SCE de padrão europeu de 16 mm (série LME) com rolamentos, alojando um rolamento linear LME16UU interno para movimento linear suave e preciso ao longo de eixos redondos. Como um novo bloco deslizante linear de rolamentos SCE na linha de produtos SQ, o SCE16VUU apresenta um comprimento de bloco estendido (L=32.5mm), proporcionando melhor distribuição de carga e maior rigidez -, ideal para aplicações que exigem maior estabilidade e contato de rolamento mais longo.
Seja usada em automação de precisão ou como bloco deslizante linear SCE para ferramentas e sistemas de usinagem, esta unidade é fabricada de acordo com os padrões de gerenciamento de qualidade ISO 9001 com materiais compatíveis com ROHS-, projetada para desempenho confiável em ambientes industriais exigentes.
Principais recursos
Padrão Europeu (Série LME)
Compatível com rolamentos lineares LME16UU e sistemas de eixos métricos-europeus
Comprimento de bloco estendido
L=32.5mm para melhor área de contato e capacidade de carga em comparação com a série SC padrão
Carcaça de alumínio-de alta precisão
Leve, porém rígido, usinado-em CNC para precisão dimensional
Vedações Duplas de Borracha (UU)
Proteção eficaz contra poeira e contaminação para maior vida útil
Baixo atrito, alta velocidade
O design de{0}recirculação esférica garante uma operação suave e silenciosa
Montagem Fácil
Padrão de flange de 4 parafusos para instalação simples e segura
Especificações
| Parâmetro | Valor |
|---|---|
| Modelo | SCE16VUU |
| Diâmetro do eixo (d) | 16mm |
| Rolamento Interno | LME16UU |
| Padrão | Padrão Europeu (Série LME) |
| h | 19mm |
| D | 25mm |
| W | 50mm |
| H | 38,5mm |
| G | 32,5mm |
| A | 9mm |
| B | 36mm |
| E | 7mm |
| Parafuso de montagem (S1×e) | M5×12 |
| S₂ | 4,3mm |
| C | 11,75mm |
| L (comprimento do bloco) | 32,5mm |
| Classificação de carga dinâmica (C) | 774 N |
| Classificação de carga estática (C₀) | 1180 N |
| Peso | 110 g |

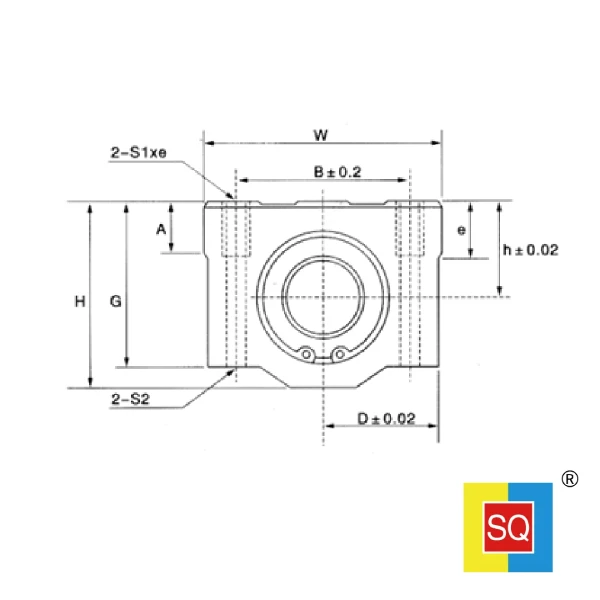

Desenho do produto
Série SC...VUU - Faixa de tamanho completo
| Designação da Unidade | h | D | W | H | G | A | B | E | S1×e | S₂ | C | L | CN Dinâmico | C₀N estático | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC8VUU | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | 3.4 | 7.7 | 15.3 | 274 | 392 | 27 |
| SC10VUU | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | 4.3 | 9.75 | 20.0 | 372 | 549 | 53 |
| SC12VUU | 15 | 21 | 42 | 28 | 24 | 8 | 30.5 | 5.75 | M5×12 | 4.3 | 10.25 | 21 | 510 | 784 | 60 |
| SC13VUU | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×12 | 4.3 | 10.25 | 20.6 | 510 | 784 | 64 |
| SCE16VUU | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | 4.3 | 11.75 | 32.5 | 774 | 1180 | 110 |
| SC20VUU | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | 5.2 | 13.7 | 28.1 | 882 | 1370 | 144 |
| SC25VUU | 26 | 38 | 76 | 51.5 | 42 | 12 | 54 | 11 | M8×18 | 7 | 18.7 | 38 | 980 | 1570 | 340 |
| SC30VUU | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | 7 | 20.45 | 41.5 | 1574 | 2740 | 424 |
| SC35VUU | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | 7 | 22.7 | 45.5 | 1670 | 3140 | 626 |
| SC40VUU | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | 8.7 | 28.2 | 56.4 | 2160 | 4020 | 1000 |
| SC50VUU | 52 | 61 | 122 | 102 | 80 | 25 | 100 | 11 | M10×25 | 8.7 | 34.45 | 68.9 | 3820 | 7940 | 2100 |
Aplicações
O SCE16VUU é um bloco deslizante linear SCE versátil com rolamentos amplamente utilizados em indústrias onde é necessário movimento linear preciso e de baixo-atrito:
Automação Industrial
Braços robóticos, sistemas de seleção-e{1}}de posicionamento, atuadores lineares
CNC e máquinas-ferramentas
Como um bloco deslizante linear SCE para ferramentas, ele serve para deslizamentos de eixos, carros de ferramentas e estágios de posicionamento de precisão
Máquinas de embalagem
Guias transportadoras, equipamentos de enchimento e selagem
Equipamento Médico
Instrumentos de diagnóstico, dispositivos de automação laboratorial
Máquinas Têxteis e de Impressão
Mecanismos de alimentação, conjuntos de guia
Impressoras 3D e montagem eletrônica
Plataformas de movimento, sistemas de pórtico
Por que escolher SQ SCE16VUU?
Como uma nova opção de bloco deslizante linear de rolamentos SCE da SIQIANG (SQ), o SCE16VUU é apoiado por mais de 17 anos de experiência em fabricação de movimento linear de precisão, com sede em Lishui, Zhejiang. Nosso SCE16VUU se beneficia de:
Produção-interna de CNC
126 Tornos CNC + 52 Retificadoras CNC garantindo consistência dimensional
Rigorosa inspeção de qualidade
Testes de névoa salina, testes de dureza, testes de ciclo de vida em cada lote
Certificado ISO 9001
Sistema de gerenciamento de qualidade verificado por certificação-terceira
Compatível com ROHS e REACH
Seguro para mercados de exportação globais, incluindo UE, América do Norte e Sudeste Asiático
OEM/ODM disponível
Dimensões personalizadas da caixa, vedações, embalagens e marca mediante solicitação
Garantia de 12 meses
Suporte pós{0}}completo de vendas com peças de reposição disponíveis
SCE16VUU Fabricante-SQ
produz componentes de movimento linear de precisão desde 2007 em sua instalação de 19.800 m² em Lishui, Zhejiang, China. Certificada pela ISO 9001 e reconhecida como uma Empresa Confiável da Cidade de Lishui, a empresa exporta sob a marca SQ para o Sudeste Asiático, Europa, África e Américas. Embalagem OEM, selos personalizados e prototipagem de amostras estão disponíveis para compradores B2B.
